模块化MGE系列

产品介绍

MGE系列模块化UPS电源系统

MGE系列模块化UPS电源是业界全数字化电源产品，集中了当今电力电子与自动控制领域先进的技术成果，使得关键设备的供电可靠性、可用性、可维护性得到了突破性的提高。

MGE系列模块化UPS电源结合了传统塔式机型的技术特点与现代机房模块化的需求，在实现模块化设计的同时，保证了系统的高可靠性。此系列产品各项性能指标均达到国际领先水平，拥有极高的性价比，是各行业高可靠供电需求比较好的选择。

RM系列产品提供各种规格功率模块以及机柜系统，用户可根据负载需求进行灵活匹配。单个机柜可以实现200KVA的容量，机柜并联后可以实现400KVA的容量配置。

系统特点

UPS系统模块化设计，N+X冗余，在线热插拔升级扩容。

超强的负载适应性以及带载能力，超强的电网适应性。

绿色节能电源：整机效率大于95%，输入功率因素大于0.99，输入电流谐波小于3%。功率模块配置双DSP控制器，模块独立自主控制，无单点故障风险。

整流、逆变、充电、放电全部实现DSP数字化控制。

全正面维护，提供上下进线方式，方便用户接线。

超大屏幕触摸屏人机界面，信息量丰富。独立充电系统，强大的充电能力，完善的电池管理方案。

全数字化模块并联技术，极佳的环流指标。

可紧靠其他设备安装，节省机房空间。

冗余智能调速风扇，低噪节能。

系统机柜内部集成配电系统，安装机器方便并且节省用户资料。

卓越的发电机匹配性能。

可电池直流启动（冷启动），方便操作。所有电路板均采用三防工艺。

高可靠性设计方案

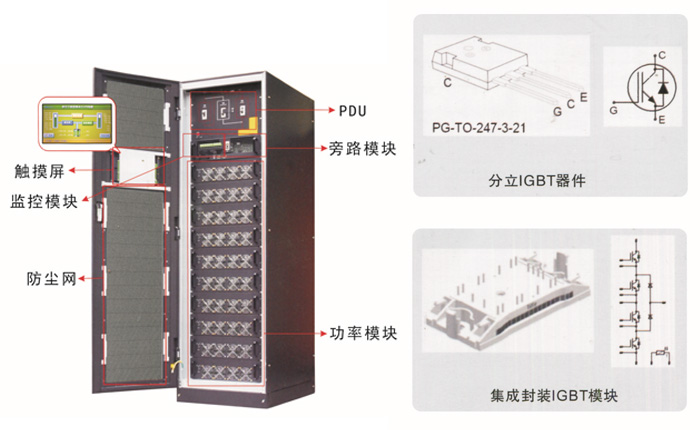

MGE系列模块化UPS电源采用集成封装IGBT模块而非分立器件。相对于分立IGBT器件，集成封装IGBT模块具有更大电流承载能力，更小的功耗，对于提高功率模块的效率与可靠性有着巨大的好处。采用分立器件进行功率模块的设计，需要进行多个IGBT器件的并联，同时需要处理续流二极管的设计与工艺问题，给系统的可靠性以及生产过程的一致性带来了极大的风险。集成封装的IGBT模块具有极大的电流通断能力，不需并联即可满足功率模块的需求，同时集成了续流二极管，降低了设计工艺与生产过程的风险。通过采用集成封装IGBT模块，RM系列产品在实现高效率、低功耗的同时保证了功率模块以及系统的高可靠性。

全数字化控制

MGE UPS模块采用TI公司目前比较先进的DSP作为中央控制器，其强大的运算能力可以将传统UPS中大部分由硬件完成的控制功能全部由软件替代实现，不仅可靠度和精确度大大提高，并且方便升级与维护。

N+X并联冗余

采用先进的无线并联控制技术，相比于有线并联减少了单点故障点（稳态工作时即使并联通信线故障也能正常工作），更提高了可靠度。

并机共用电池

MGE UPS采用了双电池输入结构和先进的控制策略，并机系统完全共用同一组电池，大大节省了电池的开销。

极高的系统可用性

如果UPS在冗余两个UPS模组以上，UPS的可用性可达99.999%以上，MTBF（平均无故障时间）长达1500万小时以上。

系统选件：防尘网、SNMP网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器。
